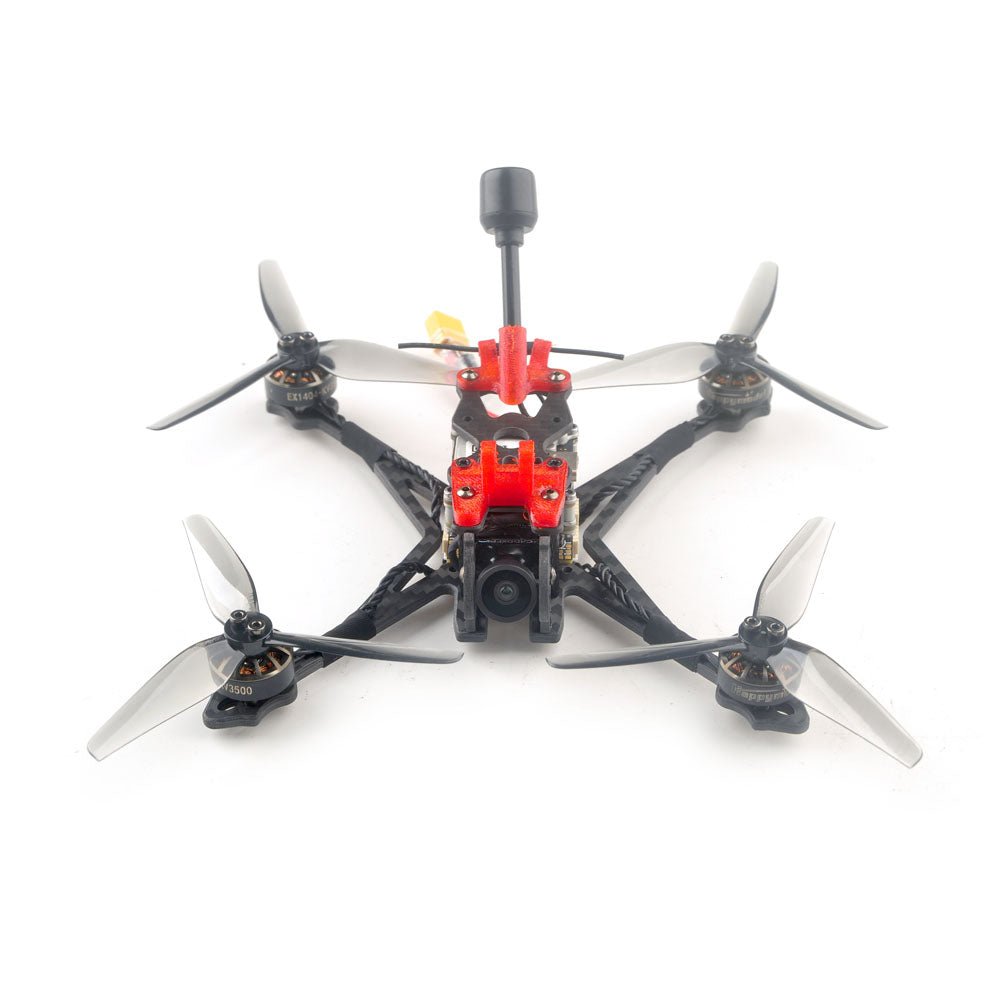

Iepazīstinām ar CRUX35: īpaši vieglu FPV sacīkšu dronu
Iepazīstieties ar CRUX35/CRUX35 HD — īpaši vieglu 3,5 collu FPV Freestyle FPV sacīkšu dronu, kas ir lieliski piemērots gan iesācējiem, gan ekspertiem. Šis drons, kas sver tikai 87 g analogajai versijai un 108 g digitālajai HD versijai, piedāvā izcilu veiktspēju un veiklību gaisā. Crux35 sērijas drons ir aprīkots ar Happymodel EX1404 augstas efektivitātes motoriem un HQPROP 3,5 collu trīs lāpstiņu propelleriem, lai nodrošinātu maksimālu vilces un svara attiecību, vienlaikus saglabājot energoefektivitāti. Lidojumu entuziasti īpaši novērtēs HD versijas CADDXFPV miglāja un Vista HD attēla pārraides sistēmu vai analogās versijas CADDXFPV Ant ant kameru.
Iespējas:
- Īpaši viegls 3,5 collu BNF FPV frīstaila drons
- HD video pārraides un analogās video pārraides iespējas
- Integrēts ExpressLRS SPI uztvērējs vai Frsky SPI D8/D16 uztvērējs
- Augstas efektivitātes EX1404 barošanas sistēma
- Var aprīkot ar Naked Gopro vai SMO4K
- Atbalsta 3-4S akumulatoru (ieteicams 4S 750mah akumulators, maksimālais atbalsts 4S 1100mah)
Specifikācijas:
Plašāku informāciju skatiet ELRS versijas un Frsky versijas rokasgrāmatā.
Zīmols:
Modelis:
- Crux35 Analog / Crux35 HD
Riteņu bāze:
Svars:
- 87g (analogs); 108 g (HD)
Izmērs:
- 130mmx130mmx45mm (bez dzenskrūves)
Versija pēc izvēles:
Uztvērējs pēc izvēles:
- UART ExpressLRS 2.4GHz (ELRS 2.4G RX) / SPI Frsky D8/D16 (saderīgs ar S-FHSS)
Kameras opcija:
- HD versija Nebula+Vista
- Analogā versija Ant+OVX303 VTX
Lidojuma laiks:
- 9 min ~ 15 min ar 4S 750 mah akumulatoru
Lai iegūtu papildinformāciju par motoru, propelleriem, lidojuma kontrolieri, iebūvētu 4in1 ESC, iebūvētu UART ExpressLRS 2,4 GHz uztvērēju, iebūvētu SPI Frsky 2,4 GHz uztvērēju, Caddx FPV digitālās HD kameras miglāja nano komplektu (digitālā HD versija), Caddx ANT 1200tvl kameru (Analog). versija), OVX303 5,8 GHz VTX (analogā versija), ieteicamajām baterijām un iepakojuma ieslēgumiem, lūdzu, skatiet oriģinālo tekstu iepriekš.
Produkta specifikācijas
Motors |
Režīms: EX1404
KV opcijas: KV3500
Konfigurācija: 9N12P
Statora diametrs: 14 mm
Statora garums: 4 mm
Vārpstas diametrs: Φ1,5 mm
Motora izmēri (dia.*Len):Φ15mm*15mm
Svars: 9g |
Propellers |
Propellera diametrs: 3,5 collas
Laukums: 2
Asmeņi: 3
Materiāls: polikarbonāts
Svars: 1,5g
Rumbas diametrs: 10 mm
Rumbas biezums: 4,7 mm
Vārpsta: 1,9/1,5/1,9 mm
Adaptera gredzeni: NĒ |
|
Lidojuma kontrolieris
(ELRS versija)
|
MCU:STM32F411CEU6 (100MHZ, 512K FLASH)
Sensors: ICM42688P vai BMI270 (SPI kontrole)
Stiprinājuma raksts: 25,5×25,5 M2
Izmērs: 32 * 32 * 5 mm
Barošana: 2-4S Lipo akumulators
Iebūvēts 20A Blheli_s ESC katrā
Iebūvēts Betaflight OSD (SPI kontrole)
Iebūvēts UART ExpressLRS 2.4GHz uztvērējs
Iebūvēts 5V 1.5A BEC
Lidojuma kontroliera programmaparatūras mērķis: CRAZYBEEF4DX |
|
Lidojuma kontrolieris
(Frsky versija)
|
Modelis: CrazybeeF411 FRSKY
MCU:STM32F411CEU6 (100MHZ, 512K FLASH)
Sensors: BMI270 vai ICM42688P (SPI savienojums)
Dēļa izmērs: 28.5 * 28.5MM
Barošanas avots: 2-4S akumulatora ieeja (DC 8V-17V)
Iebūvēts 20A (katrs) Blheli_S 4in1 ESC Dshot600 gatavs
Iebūvēts Frsky D8/D16 SPI uztvērējs Iebūvēts 2.4G jaudas pastiprinājums
Iebūvēts Betaflight OSD (SPI kontrole)
Iebūvēts strāvas mērītājs
Iebūvēts 5V 1.5A BEC
Iebūvēta sprieguma noteikšana Programmaparatūras mērķis: MATEKF411RX
|
Borta 4in1 ESC |
MCU jaunināts uz EFM8BB21
Barošanas avots: 1S LiPo/LiPo HV
Strāva: 5 A nepārtraukta maksimālā 6 A (3 sekundes)
Atbalstiet programmējamu BLHeliSuite
Rūpnīcas programmaparatūra: O_H_5_REV16_8.HEX
Noklusējuma protokols: DSHOT300
|
|
Borta UART ExpressLRS 2,4 GHz uztvērējs
(ELRS 2.4G uztvērēja versija)
|
Pakešu ātruma opcija: 25Hz/50Hz/150Hz/250Hz/500Hz
RF frekvence: 2,4 GHz Antenas spraudnis: IPEX
Telemetrijas izejas jauda: <12dBm
Uztvērēja protokols: CRSF
Noklusējuma programmaparatūras versija: ExpressLRS V3.0.1
|
Borta SPI Frsky 2,4 GHz uztvērējs (SPI Frsky uztvērēja versija) |
SPI BUS uztvērējs
Frsky D8/D16/EU-LBT/, Futaba S-FHSS, ieslēdzams Betaflight
Kanāli: 8ch/16ch
Dubultā antena
Neatbilstošs atbalsts
Nav zemes traucējumu (raidītājs un uztvērējs 1 m attālumā no zemes): 400 m
|
|
Caddx FPV digitālās HD kameras miglāja nano komplekts
(digitālā HD versija)
|
Svars (iekļauta kamera): 24 g
Antena: 2,3g
Izmēri: Vista Kit 30×29×13mm
Kamera 14×14×21mm
Darbības frekvence: 5,725-5,850 GHz
Raidītāja jauda[EIRP]: FCC/SRRC/MIC: <30dBm
CE: <14dBm
Min.latencylend-to-end) 720p 60fps:32ms
Maksimālais transmisijas attālums FcC/SRRC: 4km
CE: 0,7 km
Ieejas jauda: 7,4-26,4 V
Izejas jauda: 25mW/200mW/500mW/700mw
Brilles: strādājiet ar DJl brillēm
Kameras sensors: 1/3”CMOS
Objektīvs: 2,1 mm, f/2,1
Slēdzis: Ritošs
aizvarsFOV: 142°(D);122°(H);75°(V)
LHCP antena
|
|
Caddx ANT 1200tvl kamera
(analogā versija)
|
Attēla sensors: 1/3" CMOS sensors
Horizontālā izšķirtspēja: 1200 TVL
TV sistēma: NTSC vai PAL
ATTĒLS: 16:9 vai 4:3
Sinhronizācija: iekšēja
Elektroniskais aizvars: PAL: 1/50 ~ 100 000; NTSC: 1/60 ~ 100 000
S/N attiecība: >52dB (AGC IZSLĒGTS)
Video izvade: CVBS
Objektīvs: 1,8 mm
Min. Apgaismojums: 0,001Lux@F1.2
Automātiskā pastiprinājuma kontrole: JĀ
BLC: JĀ
WDR: globālais WDR
DNS: 3D DNS
Izmēri: 14*14mm (ar kronšteinu līdz 19*19mm)
Plaša barošanas ieeja: DC 3,7-18V
Darba temperatūra: -20℃ ~+60℃
Svars: 2g (N.W.)
|
|
OVX303 5,8 GHz VTX
(analogā versija)
|
Modelis: OVX303
Frekvence: 5.8G 40CH
Raidīšanas jauda: 0/RCE/25mw/100mw/300mw
Barošana: DC 5V
Strāva (5v): <650ma (300mw)
Svars: 1,5 grami bez antenas
|
